用于非GPS导航的VIO跟踪摄像机

用于非GPS导航的ROS和VIO跟踪摄像机

此 wiki 页面介绍了如何将 VIO 跟踪摄像头（如英特尔实感 T265）与 ROS 一起使用，以促进非 GPS 飞行。

注意

为简洁起见，系统某些部分的解释将保持简短。更深入的讨论可以在以下博客文章第 1 部分、第 2 部分、第 3 部分中找到。

视频

硬件要求

注意

根据您对 T265 的需求，配套计算机应具有 USB2（仅姿势数据）或 USB3（姿势 + 图像数据）。对于定位和导航，我们只需要捕获姿势数据，因此RPi 3B足以完成任务。

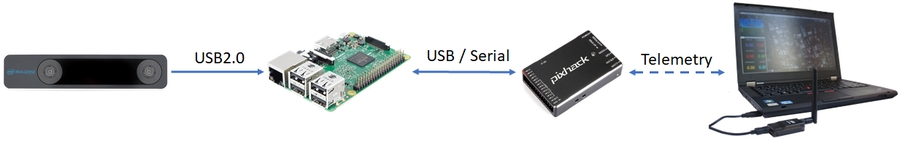

系统概述

../_images/ros-vio-connection.png

从节点获取的位置数据将由节点处理，并通过主题发送到节点。 将负责ENU-NED帧转换，并通过MAVLink将其发送到ArduPilot。realsense-rosvision_to_mavrosmavros/mavros/vision_pose/posemavros

安装librealsense

注意

Realsense T265 在 Windows 和 Linux 上通过 librealsense 提供支持。不同系统的安装过程差异很大。有关特定系统的说明，请参阅官方github页面，例如Jetson，Odroid，Windows，Raspbian。

以下步骤适用于 Ubuntu Linux。由于没有可用于 RPi 的 Debian 软件包，因此必须从源代码构建。librealsense

  • 安装操作系统（如果您尚未这样做）：Ubuntu MATE 16.04 LTS。

  • 增加交换大小：RPi 没有足够的 RAM 来编译 SDK，因此需要增加交换大小。2048 （2GB） 的交换大小似乎运行良好，但您可以使用更少的大小。

# Toggle swap off
sudo dphys-swapfile swapoff

# Edit the config file
sudo nano /etc/dphys-swapfile

# Find and edit the variable CONF_SWAPSIZE=2048

# Toggle swap back on
sudo dphys-swapfile swapon

# Reboot your raspberry
sudo reboot

# After reboot, check that swap size changed
free

# Should show something like Swap: 2097148

  • 克隆 librealsense 存储库并编译 SDK

# Update system
sudo apt update
sudo apt upgrade -y

# Install dependencies
sudo apt install git libssl-dev libusb-1.0-0-dev pkg-config -y
sudo apt install cmake python3-dev raspberrypi-kernel-headers -y

# Clone the repository under directory of your chosing
cd ~
git clone https://github.com/IntelRealSense/librealsense.git
cd librealsense

# Install udev rules
sudo cp config/99-realsense-libusb.rules /etc/udev/rules.d/
sudo udevadm control --reload-rules && udevadm trigger

# Create the destination directory
mkdir build
cd build

# Remove extra files if this is not your first run
xarg sudo rm < install_manifest.txt
rm CMakeCache.txt
export CC=/usr/bin/gcc-6
export CXX=/usr/bin/g++-6
cmake -D CMAKE_BUILD_TYPE="Release"\
-D FORCE_LIBUVC=ON \
-D BUILD_PYTHON_BINDINGS=ON \
-D BUILD_EXAMPLES=ON ..
make -j4
sudo make install
sudo ldconfig

# Finally, reboot the pi:
sudo reboot

  • 测试librealsense是否正确安装：最简单的方法是插入T265并使用SDK中包含的示例和工具。

    • 如果您插入了显示器，您可以通过在终端中输入以下内容来打开英特尔实感查看器：。如果连接了 T265，该设备将在左侧面板上可用。单击滑块以启动设备并切换到 3D 视图。移动 T265，您应该会看到它的轨迹。realsense-viewer

    • 如果没有连接显示器，也可以从终端启动其他演示，例如、、等。rs-posers-pose-predictrs-capture

  • 测试 pyrealsense2 python 包装器：如果您启用了构建 Python 包装器（标志），则编译后的库位于构建文件夹中：。BUILD_PYTHON_BINDINGS~/librealsense/build/wrappers/python

    • 更新环境变量以将路径添加到库中：。或者，复制脚本旁边的生成输出（和文件，位于 中）。PYTHONPATHpyrealsenseexport PYTHONPATH=$PYTHONPATH:/usr/local/liblibrealsense2.sopyrealsense2.so~/librealsense/build/

    • 英特尔提供的基本示例可以在文件夹中找到。使用 Python3 运行它。~/librealsense/wrappers/python/example

export PYTHONPATH=$PYTHONPATH:/usr/local/lib

cd ~/librealsense/wrappers/python/example

# You should see a stream of data coming from the T265.
python3 t265_example.py

注意

带有 USB3 的 RPi 2B 无法处理图像流。尝试显示鱼眼图像可能会导致应用程序崩溃。

安装realsense-ros

  • ROS的安装步骤很简单，您可以按照此处官方存储库上的说明进行操作。

  • 启动节点：。所有传感器数据将作为 ROS 主题发布：roslaunch realsense2_camera rs_t265.launch

/camera/odom/sample
/camera/accel/sample
/camera/gyro/sample
/camera/fisheye1/image_raw (not viewable on RPi 3B)
/camera/fisheye2/image_raw (not viewable on RPi 3B)

  • 在另一个终端中，运行以查看当前的 CPU 使用率。top

注意

的版本需要与 的版本匹配，因此每次更新 ros/lib 时，另一个也应该更新。realsense-roslibrealsense

安装mavros

安装vision_to_mavros

  • 克隆并构建包：

# Navigate to catkin workspace
cd ~/catkin_ws/src

# Clone and build the repo
git clone https://github.com/hoangthien94/vision_to_mavros.git
cd ..
catkin_make
source ~/.bashrc

# Add source command to .bashrc for future use
# echo "source ~/catkin_ws/devel/setup.bash" >> ~/.bashrc

  • 根据 T265 摄像头的方向修改参数：为前置摄像头设置默认参数。在启动文件中，从值列表中修改参数 、、 或使用与您的设置对应的您自己的值。t265_tf_to_mavros.launchroll_campitch_camyaw_camgamma_world

注意

存在一个已知问题，即朝下方向的偏航角不一致，并且已经讨论了一些解决方法。在撰写本文时，似乎有效的方法如下：当相机开始流式传输姿势（启动或调用 的 API 以调用姿势数据）时，它需要稍微倾斜（即不完全平坦）。否则，世界坐标的偏航角可能会随机初始化。realsense-roslibrealsense

配置 ArduPilot

使用地面站（即任务规划器）连接到飞行控制器，并检查是否设置了如下所示的参数：

修改参数后，重启飞控。

验证所有 ROS 节点是否正常工作

此设置中运行 3 个 ROS 节点：、 和 。在 3 个独立的终端中启动：realsense-rosmavrosvision_to_mavros

  • realsense-ros节点：。roslaunch realsense2_camera rs_t265.launch

    • 该主题，应以 200Hz 发布。/camera/odom/sample//tf

  • mavros节点：（修改了您的设置中的其他参数）。roslaunch mavros apm.launchfcu_urlapm.launch

    • rostopic echo /mavros/state应显示 FCU 已连接。

    • rostopic echo /mavros/vision_pose/pose未发布。

  • vision_to_mavros节点：roslaunch vision_to_mavros t265_tf_to_mavros.launch

    • rostopic echo /mavros/vision_pose/pose现在应该显示来自 T265 的姿势数据。

    • rostopic hz /mavros/vision_pose/pose应显示该主题正在以 30Hz 发布。

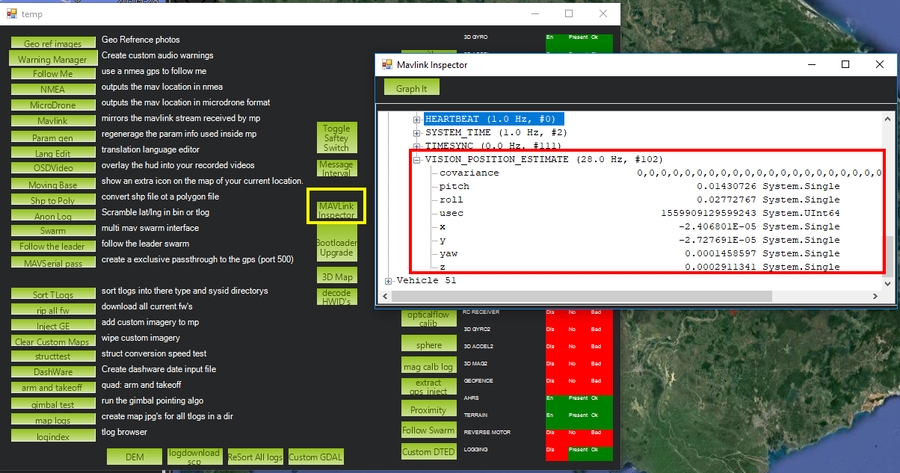

  • 要验证ArduPilot是否在Mission Planner上接收：按下并单击“Mavlink Inspector”，您应该能够看到传入的数据。VISION_POSITION_ESTIMATECtrl+F

../_images/ros-vio-check-data.png

  • 一旦所有节点都可以成功运行，下次您可以使用 一次启动所有节点，这将启动：roslaunch vision_to_mavros t265_all_nodes.launch

    • rs_t265.launch，如最初提供的，无需修改。realsense-ros

    • apm.launch，使用您自己的配置进行修改。

    • t265_tf_to_mavros.launch参数根据您的 T265 方向。

地面测试

  • 开机后，启动所有ROS节点。

  • 通常（但并非总是如此），一旦运行并且FCU开始接收消息，您将看到消息“GPS故障”和“GPS故障清除”，确认系统正在识别外部定位数据。mavrosVISION_POSITION_ESTIMATE

  • 现在你需要告诉EKF车辆在世界上的位置（即将EKF设置为家），否则传入的数据将不会融合。为此，您需要SET_GPS_GLOBAL_ORIGIN和SET_HOME_POSITION发送 MAVLink 消息。有许多选项可以完成此操作：

    • 使用任务规划器：右键单击地图上的任意点> >。Set Home HereSet EKF Origin Here

      ../_images/zed-set-ekf-origin.png

    • 使用代码：通过 MAVLink 将所需的消息发送到 FCU。在 Python 中，您可以在set_origin.py使用此脚本。

      • 安装 ：按照此处的说明进行操作。pymavlink

      • 运行脚本：。rosrun vision_to_mavros set_origin.py

  • 您应该会看到地图上出现一个四轴飞行器图标。

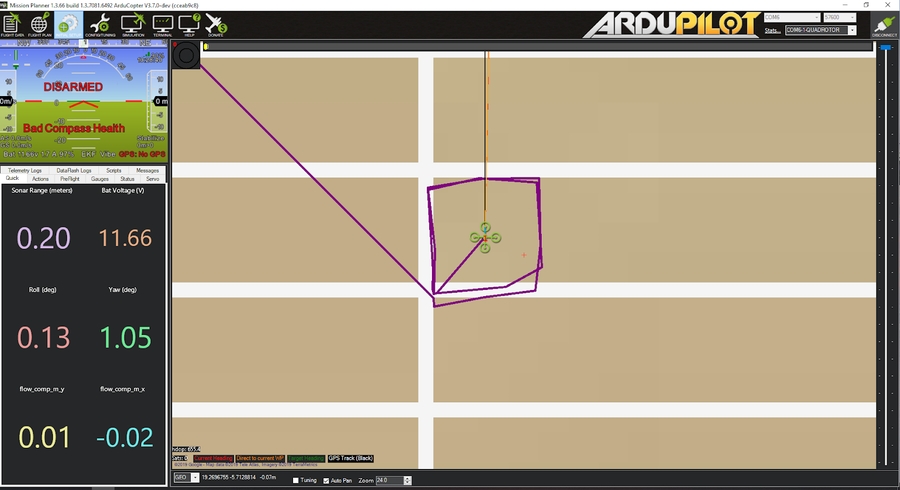

  • 拿起车辆并四处走动，检查车辆的位置运动是否显示在地图上。车辆在地图上的轨迹应反映真实运动，没有太多失真或超调。下面是一个在 2m x 2m 正方形中行走的示例。

../_images/ros-vio-ground-test.png

飞行测试

对于您的首次飞行： - 起飞在稳定或Alt-Hold，检查飞行器是否稳定。

  • 移动车辆并观察任务规划器上的位置，并查看跟踪是否稳定。rviz

  • 切换到 Loiter，但随时准备在出现任何问题时切换回稳定/Alt-Hold。

  • 否则，车辆应稳定悬停并能够保持其位置。来回移动车辆2-3米，验证刻度（更容易查看）。rviz

  • 以不同的速度移动车辆（平移、旋转），随时准备切换回稳定/Alt-Hold。

如果一切按预期进行，下次您可以在 Loiter 模式下武装和起飞。

提示

在切换到 Loiter 模式之前，请务必确认位置反馈运行正常。注意环境中的工作边界，即由于缺乏功能、快速或旋转移动而可能丢失跟踪的位置。

数据记录

  • 视觉里程计信息将显示在数据闪存日志消息中。VISO
