用于非 GPS 导航的制图师 SLAM

用于非 GPS 导航的制图师 SLAM¶

本页展示了如何使用RPLidarA2激光雷达设置ROS和谷歌制图师SLAM，为ArduPilot提供本地位置估计，以便它可以在没有GPS的情况下运行。

这些指令在用APSync闪存的NVidia TX2上进行了测试，然后按照此处所述安装了ROS和MAVROS。

注意

这些页面正在进行中

安装 RPLidar 和 Pixhawk¶

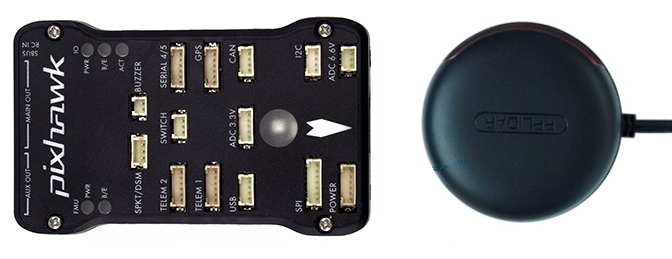

RPLidar 的方向应使其 USB 电缆线指向与飞行控制器上的箭头相同的方向。

USB 电缆应插入运行 ROS 的配套计算机上的 USB 端口。

检查 RPLidar 的串行端口¶

• 将 RPLidarA2 插入配套计算机。如果使用安装在AUVidea J2板上的TX120，请确保激光雷达已插入较低的USB端口。

ls -l /dev/tty*

• 激光雷达应显示为 /dev/ttyUSB0 或 /dev/ttyACM0。

• 如果您键入“lsusb”，则设备还应列为“Cygnal Integrated Products， Inc. CP210x UART Bridge / myAVR mySmartUSB 灯”

• 允许任何人通过输入以下两个命令之一从设备读取，具体取决于上面找到的串行端口

sudo usermod -a -G dialout

安装更多软件包¶

• 将 ROS 桌面安装完整：

sudo apt-get install ros-<distro>-desktop

• 或者安装这些单独的软件包中的每一个（此列表尚未完成）：

sudo apt-get install ros-<distro>-tf ros-<distro>-tf-conversions ros-<distro>-laser-geometry
sudo apt-get install ros-<distro>-cv-bridge ros-<distro>-image-transport
sudo apt-get install qt4-qmake qt4-dev-tools
sudo apt-get install protobuf-compiler

创建卡特金工作区¶

在您的主目录中：

cd $HOME
mkdir -p catkin_ws/src
cd catkin_ws
catkin_init_workspace

安装 RPLidar 节点¶

在工作区中安装 RPLidar 节点

cd $HOME/catkin_ws/src
git clone https://github.com/Slamtec/rplidar_ros.git

安装谷歌制图师¶

安装更多软件包

sudo apt-get install python-wstool python-rosdep ninja-build

使用 wstool 重新初始化工作区，然后合并 cartographer_ros.rosinstall 文件并获取依赖项的代码。

cd $HOME/catkin_ws
wstool init src
wstool merge -t src https://raw.githubusercontent.com/googlecartographer/cartographer_ros/master/cartographer_ros.rosinstall
wstool update -t src

安装 proto3 和 deb 依赖项

src/cartographer/scripts/install_proto3.sh
sudo rosdep init   # if error message appears about file already existing, just ignore and continue
rosdep update
rosdep install --from-paths src --ignore-src --rosdistro=${ROS_DISTRO} -y

将机器人姿势发布服务器包克隆到工作区中

cd $HOME/catkin_ws/src
git clone https://github.com/GT-RAIL/robot_pose_publisher.git

使用您喜欢的编辑器（如“gedit”）创建cartographer_ros启动文件

cd $HOME/catkin_ws/src/cartographer_ros/cartographer_ros/launch
gedit cartographer.launch

将以下内容复制粘贴到文件中

<launch>
   <param name="/use_sim_time" value="false" />
   <node name="cartographer_node"
         pkg="cartographer_ros"
         type="cartographer_node"
         args="-configuration_directory $(find cartographer_ros)/configuration_files -configuration_basename cartographer.lua"
         output="screen">
         <remap from="odom" to="/mavros/local_position/odom" />
         <remap from="imu" to="/mavros/imu/data" />
   </node>
   <node name="cartographer_occupancy_grid_node"
         pkg="cartographer_ros"
         type="cartographer_occupancy_grid_node" />
   <node name="robot_pose_publisher"
         pkg="robot_pose_publisher"
         type="robot_pose_publisher"
         respawn="false"
         output="screen" >
         <param name="is_stamped" type="bool" value="true"/>
         <remap from="robot_pose" to="/mavros/vision_pose/pose" />
   </node>
   <node pkg="tf" type="static_transform_publisher" name="base_to_laser_broadcaster" args="0 0 0 0 0 0 base_link laser 100" />
</launch>

使用我们最喜欢的编辑器（如“gedit”）创建制图师.lua脚本

cd $HOME/catkin_ws/src/cartographer_ros/cartographer_ros/configuration_files
gedit cartographer.lua

将以下内容复制粘贴到文件中

include "map_builder.lua"
include "trajectory_builder.lua"

options = {
  map_builder = MAP_BUILDER,
  trajectory_builder = TRAJECTORY_BUILDER,
  map_frame = "map",
  tracking_frame = "base_link",
  published_frame = "base_link",
  odom_frame = "odom",
  provide_odom_frame = true,
  publish_frame_projected_to_2d = false,
  use_odometry = false,
  use_nav_sat = false,
  use_landmarks = false,
  num_laser_scans = 1,
  num_multi_echo_laser_scans = 0,
  num_subdivisions_per_laser_scan = 1,
  num_point_clouds = 0,
  lookup_transform_timeout_sec = 0.2,
  submap_publish_period_sec = 0.3,
  pose_publish_period_sec = 5e-3,
  trajectory_publish_period_sec = 30e-3,
  rangefinder_sampling_ratio = 1.,
  odometry_sampling_ratio = 1.,
  fixed_frame_pose_sampling_ratio = 1.,
  imu_sampling_ratio = 1.,
  landmarks_sampling_ratio = 1.,
}

MAP_BUILDER.use_trajectory_builder_2d = true

TRAJECTORY_BUILDER_2D.min_range = 0.05
TRAJECTORY_BUILDER_2D.max_range = 30
TRAJECTORY_BUILDER_2D.missing_data_ray_length = 8.5
TRAJECTORY_BUILDER_2D.use_imu_data = false
TRAJECTORY_BUILDER_2D.ceres_scan_matcher.translation_weight = 0.2
TRAJECTORY_BUILDER_2D.ceres_scan_matcher.rotation_weight = 5
TRAJECTORY_BUILDER_2D.use_online_correlative_scan_matching = true
TRAJECTORY_BUILDER_2D.real_time_correlative_scan_matcher.linear_search_window = 0.1
TRAJECTORY_BUILDER_2D.real_time_correlative_scan_matcher.translation_delta_cost_weight = 1.
TRAJECTORY_BUILDER_2D.real_time_correlative_scan_matcher.rotation_delta_cost_weight = 10
TRAJECTORY_BUILDER_2D.motion_filter.max_angle_radians = math.rad(0.2)
-- for current lidar only 1 is good value
TRAJECTORY_BUILDER_2D.num_accumulated_range_data = 1

TRAJECTORY_BUILDER_2D.min_z = -0.5
TRAJECTORY_BUILDER_2D.max_z = 0.5

POSE_GRAPH.constraint_builder.min_score = 0.65
POSE_GRAPH.constraint_builder.global_localization_min_score = 0.65
POSE_GRAPH.optimization_problem.huber_scale = 1e2
POSE_GRAPH.optimize_every_n_nodes = 30

return options

注意

无需手动修改上述包，而是克隆此存储库并安装依赖项。

构建包¶

cd $HOME/catkin_ws
catkin build
source devel/setup.bash

启动制图师¶

将RPLidarA2插入配套计算机，然后打开四个终端，每种终端类型：

cd catkin_ws
source devel/setup.bash

然后在 1 号航站楼：

roscore

在 2 号航站楼：

roslaunch rplidar_ros rplidar.launch

在 3 号航站楼：

roslaunch cartographer_ros cartographer.launch

在 4 号航站楼：

按照与 ROS 连接页面上的说明启动 mavros，其中涉及运行如下命令：

roslaunch mavros apm.launch fcu_url:=udp://:14855@

配置 ArduPilot¶

使用地面站（即任务规划器）连接到飞行控制器，并检查是否设置了如下所示的参数：

• AHRS_EKF_TYPE = 3 使用 EKF3

• EK2_ENABLE = 0 禁用 EKF2

• EK3_ENABLE = 1 以启用 EKF3

• EK3_SRC1_POSXY = 6 将位置水平源设置为外部导航

• EK3_SRC1_POSZ = 1 将位置垂直源设置为 Baro

• EK3_SRC1_VELXY = 6 将速度水平源设置为外部导航

• EK3_SRC1_VELZ = 6 将垂直速度源设置为外部导航

• EK3_SRC1_YAW = 6 将偏航源设置为外部导航

• GPS_TYPE = 0 禁用 GPS

• VISO_TYPE = 1 启用视觉里程计

• ARMING_CHECK = 388598（可选，禁用 GPS 检查）

更改上述任何值后，重新启动飞行控制器。

如果一切正常，视觉位置估计应该开始从ROS流入ArduPilot。这可以通过使用任务规划器（或类似工具）连接到飞行控制器并检查飞行数据屏幕的消息选项卡（左下角）来确认来自 EKF 的消息，如下所示：

EKF2 IMU1 initial pos NED = 0.0,0.0,0.0 (m)
EKF2 IMU1 is using external nav data
EKF2 IMU0 initial pos NED = 0.0,0.0,0.0 (m)
EKF2 IMU0 is using external nav data

使用任务规划器（或类似工具）转到“飞行数据”屏幕，右键单击地图，然后选择“在此处设置主页”>>“设置EKF原点”。车辆应立即出现在您单击的地图上。

测试¶

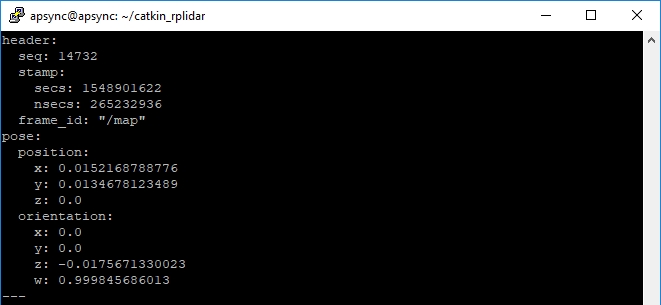

要确认ROS端工作正常，请键入以下命令，并显示制图师的位置估计的实时更新

rostopic echo /robot_pose

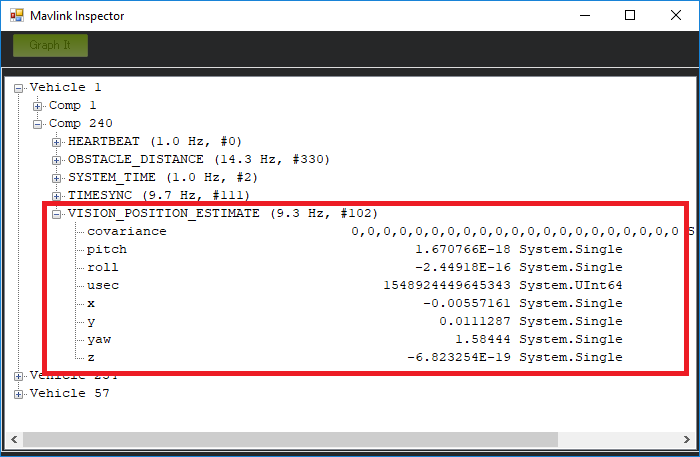

Mission Planner的MAVLink检查器（按Ctrl-F，然后按“MAVLink检查器”按钮）可用于检查VISION_POSITION_ESTIMATE消息是否成功发送到飞行控制器

视频¶

注意

我们热衷于改进ArduPilot对ROS的支持，因此如果您发现问题（例如似乎不支持的命令），请在ArduPilot问题列表中报告它们，标题包含“ROS”，我们将尝试尽快解决这些问题。
